高电压，离我们远吗?

生活中，我们能接触到的电压大多只有220/380V，因此，很多人常认为高电压离我们的日常生活十分遥远。实际上，高电压系统正在从少数工业工程场景蔓延到更多使用场景，包括光伏、风电、储能设备应用等，例如常见的新能源汽车也尝试起了“800V高电压快充”。

高电压意味着高效率，也伴随着高风险，一旦电路故障，瞬时的大能量将带来火灾、爆炸隐患，对财产及人身安全造成巨大损失。面对“高电压考验”，一名可靠的电路“安全员”——断路器将起到重要的作用。

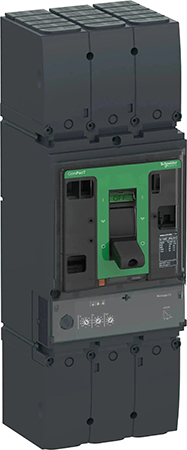

施耐德电气ComPacT NSX HB3塑壳断路器为此而生——

高电压场景增多

安全可靠成要考量

是什么让高电压应用场景日益增多?

根据“双碳”目标，预计到2060年时，我国的非化石能源消费比重将占到80%以上，新能源的应用将成为实现碳中和目标的关键路径，未来风、光等新能源发电将占到总发电量的50%以上。

面对大幅增长的新能源需求，“大功率”成了技术发展新方向。为减少铜材使用，提升能量转换效率，提升额定电压成了不二之选，越来越多的新能源项目电压从415V提高达到了800V，甚至有些项目需要1150V。

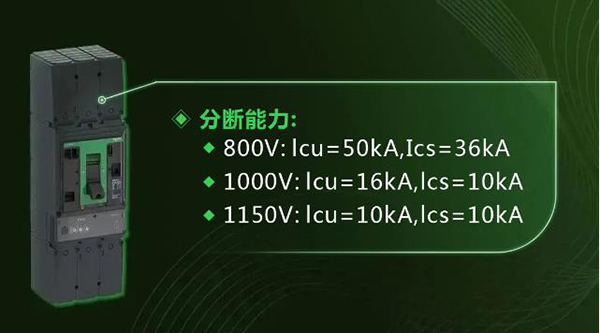

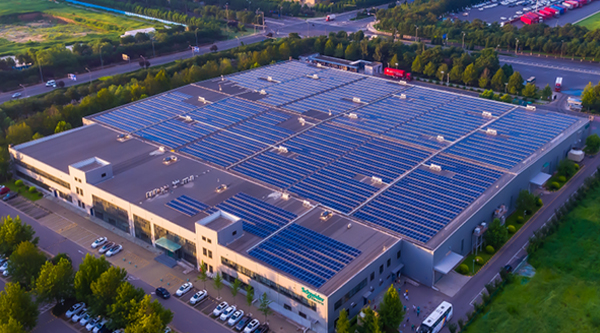

尤其在屋光伏系统的应用中，高电压系统就在你我的“头”，此时此刻，安全和可靠便成了要考量。施家ComPacT NSX HB3塑壳断路器能够实现800V电压50kA的分断能力，快速分断线路中的故障电流，作为“安全防线”时刻在线。

高电压挑战下

如何做到安稳如山?

提升的电压降低了成本，也对断路器本身带来了更大的考验。如何增强断路器缘性能、让有限体积的断路器承受更大的短路能量，成了断路器的一道必答题。为此，施家ComPacT NSX HB3塑壳断路器以出众的自身能力、稳定可靠的品质，从容应对高电压挑战——

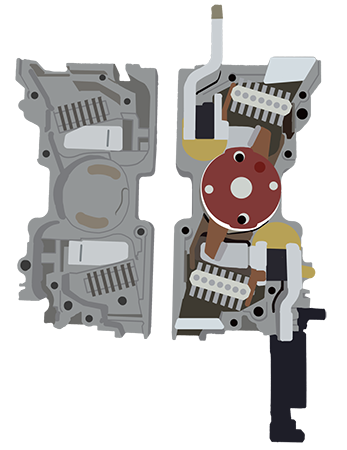

用料十足：为对抗巨大的短路能量，ComPacT NSX HB3在双断点结构的独立分断单元基础上采用了性能更强的材料，提升了分断单元紧固件的强度，同时增加了泄弧通道的流量。

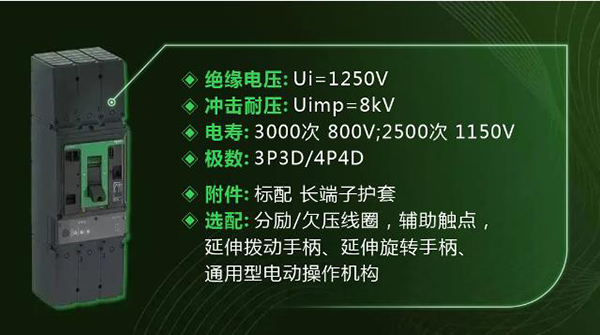

可靠缘：ComPacT NSX HB3提升缘性能，在断路器上壳体上增加了额外的缘处理，使缘性能进一步提升。

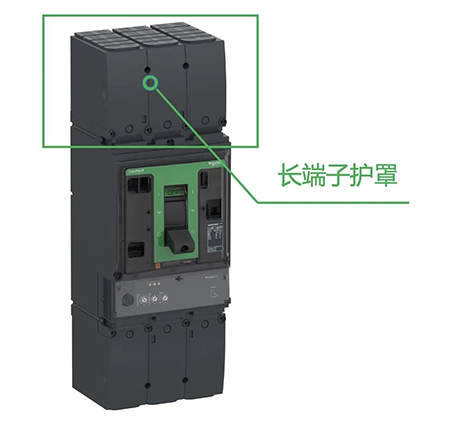

飞弧防护：为应对大短路能量带来的飞弧，断路器进线端和出线端都标配了长端子护罩，程度上避免短路飞弧导致的盘柜内部短路风险。

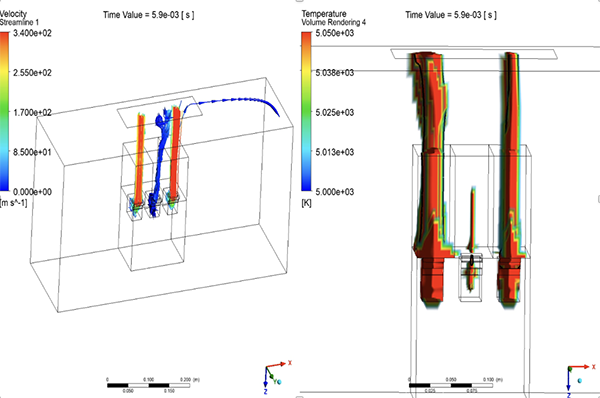

严格测试：为确保这些改进能够保证断路器在高电压下的分断可靠，施家按照断路器的国标进行了严格测试，还对断路器的分断能量气流分布、爬电距离、缘性能做了仿真计算，通过实际配柜实验，测试断路器分断能力对柜体的影响，确保断路能量不会对盘柜柜体和其它元件产生破坏。

“高标准、严要求”，高电压高分断塑壳断路器：ComPacT NSX HB3所有努力都致力于给客户带来可靠的使用体验，以硬核的实力，守护高电压下的用电安全，为实现“双碳”目标保驾护航。

（来源：施耐德电气）
